造型機用于制造砂型的鑄造設備。它的主要功能是：填砂，將松散的型砂填入砂箱中；緊實型砂，通過震實、壓實、震壓、射壓等不同方法使砂箱中松散的型砂緊實，使砂型在搬運和澆注等過程中具有必要的強度；起模，利用不同機構將模樣從緊實后的砂型中取出。



1、該機結構進行優化設計，機身采用方箱筐架結構，大幅度提高機身的鋼性。該機采用震壓造型工藝，可大幅度提高壓實力使砂箱硬度可達HB75以上，表面粗糙度提高一個等級，穩定其產品質量。

2、該機起模機構采用單缸起模，同步性好。

3、該機震擊部分為強震式，有效降低機器對地基的影響。

4、該機控制部分，全部采用氣動元件來實現整體功能，操作簡單，維護方便。

5、該機操作方便，可視砂型情況，操作程序可人性化，有效地提高生產率。

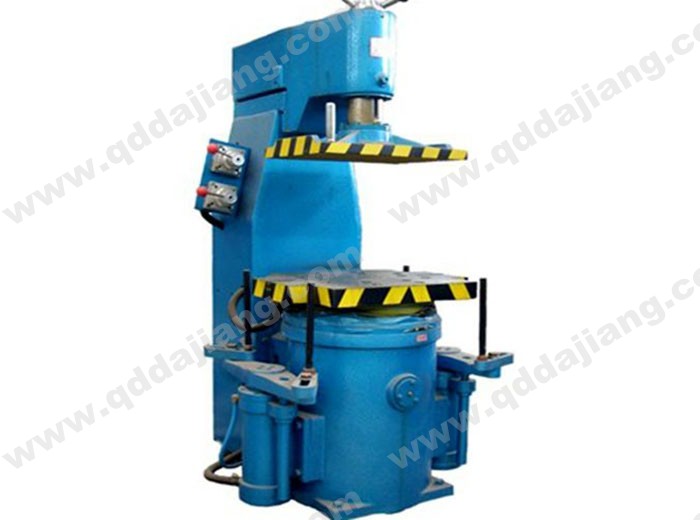

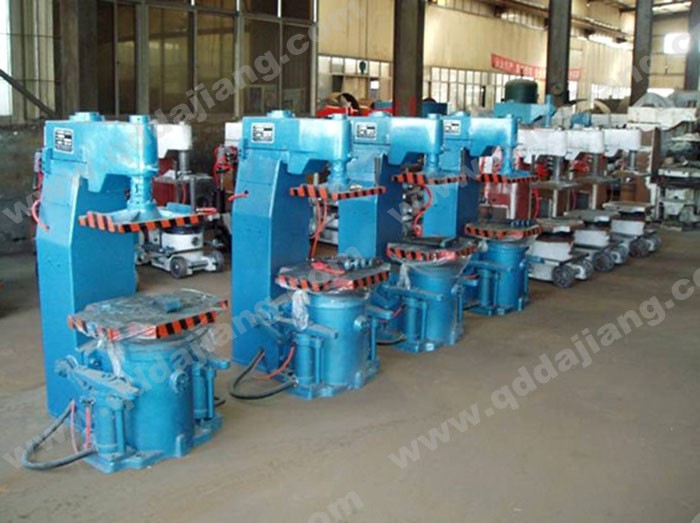

1.Z144造型機為全緩沖、高頻率、低振幅，氣動微震壓實式造型機。

2.Z144系列造型機震壓機構，自工作臺、震擊活塞、震鐵壓實活塞、壓實缸等組成。

3.Z144系列造型機壓頭轉臂部分自壓頭板、轉臂梁、中心齒輪軸、齒條活塞缸等組成，轉臂自驅動兩端緩沖機構，使轉臂轉動平穩。

4.Z144系列造型機起模結構，有起模缸連桿同步軸，起模頂桿等組成，起模缸采用氣壓油控制，保證起模平穩。



適用于汽車配件、拖拉機配件、礦山、機床、輕工紡織機械行業鑄造車間使用。可單獨使用，也可組成造型線使用。
